Розрахунок стійки
SOM-2111
0%
прогрес
0%
бал
Розрахувати значення критичної сили для стиснутої стійки висотою 3.4м. Поперечний переріз - профільна труба, b×h = 100×170мм, товщина стінки 5мм. Матеріал - сталь маловуглецева, Е = 200 000 МПа, коефіцієнти формули Ясинського a=310, b=1.14

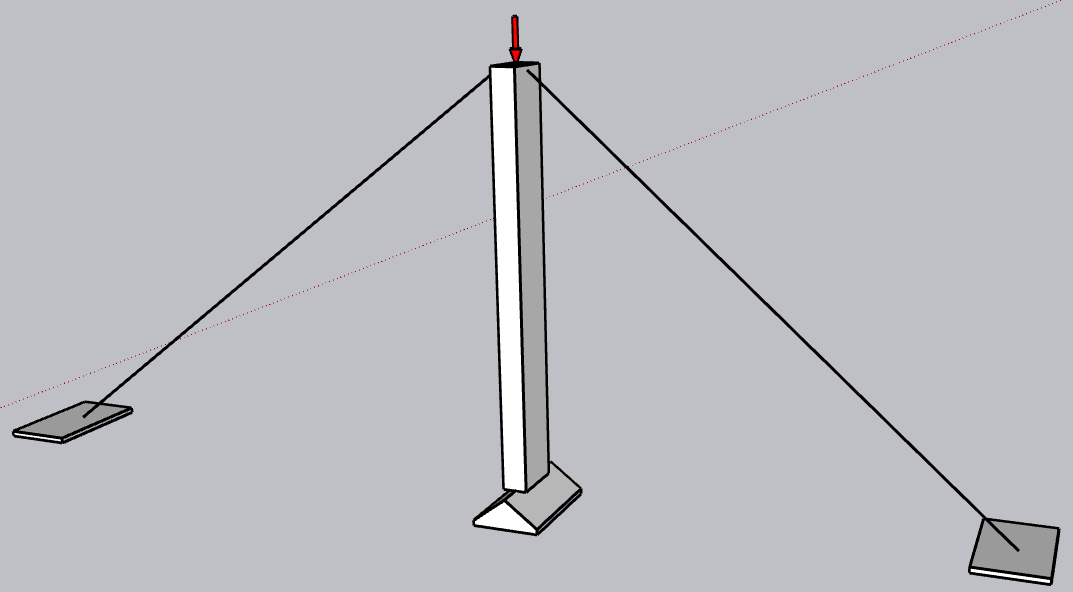

Схема закріплення стійки

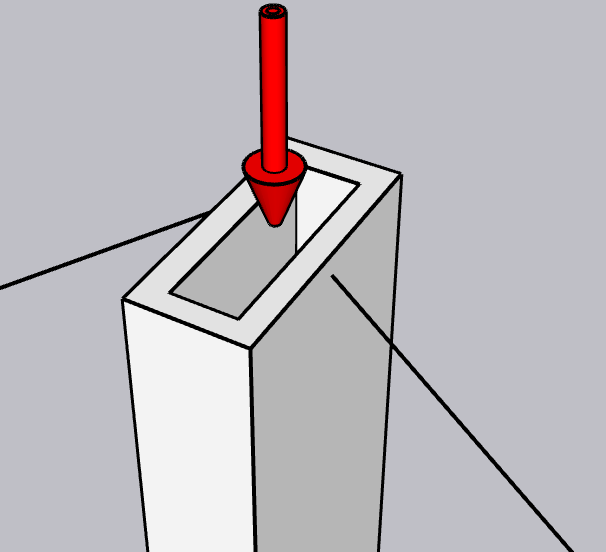

Поперечний переріз стійки
Схема закріплення стійки
Поперечний переріз стійки
Момент інерції відносно осі з більшою жорсткістю Ix, см4
Момент інерції відносно осі з меншою жорсткістю Iy, см4
Радіус інерції ix, см
Радіус інерції iy, см
Гнучкість λx
Гнучкість λy
Критична сила за умови втрати стійкості у напрямку, перпендикулярному до площини розтяжок, кН
Критична сила за умови втрати стійкості у площині розтяжок, кН
Фактична критична сила стиснутого стержня, кН
Це демонстраційне завдання — тут воно не перевіряється. Додайте власну копію, і вона з'явиться у розділі «Мій персональний курс» на сторінці студента.
Про це завдання
Це завдання присвячене розрахунку стійкості стиснутої сталевої стійки з профільної труби. Студенти визначають моменти та радіуси інерції перерізу, обчислюють гнучкість стержня в обох площинах, знаходять критичні сили за формулами Ейлера або Ясинського залежно від гнучкості та визначають фактичну критичну силу втрати стійкості. Завдання формує практичні навички аналізу стійкості стиснутих елементів, застосування критеріїв втрати стійкості та розрахунку сталевих конструкцій.
