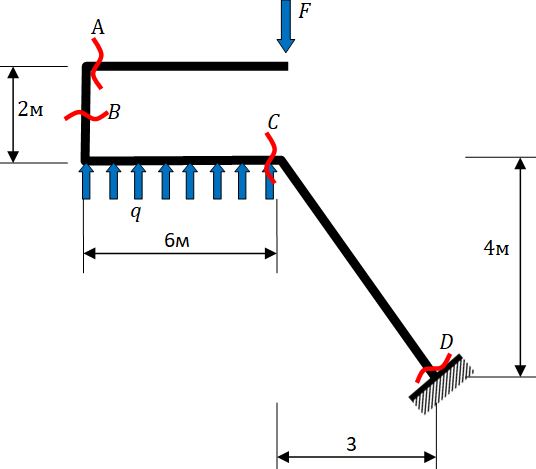

Для заданої рами визначити внутрішні сили. Значення поздовжніх і поперечних сил вказуйте із знаком, моментів - по модулю.
F=40кН, q=25кН/м
Консольна рама
SOM-898
0%
прогрес
0%
бал
Для заданої рами визначити внутрішні сили. Значення поздовжніх і поперечних сил вказуйте із знаком, моментів - по модулю.
F=40кН, q=25кН/м
Поперечна сила в перерізі А
Поздовжня сила в перерізі В
Поперечна сила в перерізі B
Згинаючий момент в перерізі B
Поздовжня сила в перерізі C
Поперечна сила в перерізі С
Згинаючий момент в перерізі C
Поздовжня сила в перерізі D
Поперечна сила в перерізі D
Згинаючий момент в перерізі D
Це демонстраційне завдання — тут воно не перевіряється. Додайте власну копію, і вона з'явиться у розділі «Мій персональний курс» на сторінці студента.
Про це завдання
Це завдання присвячене статичному аналізу консольної рами, навантаженої зосередженою силою та рівномірно розподіленим навантаженням. Студенти визначають поздовжні сили, поперечні сили та згинальні моменти в характерних перерізах конструкції, використовуючи рівняння рівноваги. Завдання формує практичні навички аналізу рамних конструкцій, визначення внутрішніх зусиль і застосування методів теоретичної механіки та опору матеріалів.
