Ферма. Зусилля в стержнях

TM-985

прогрес

бал

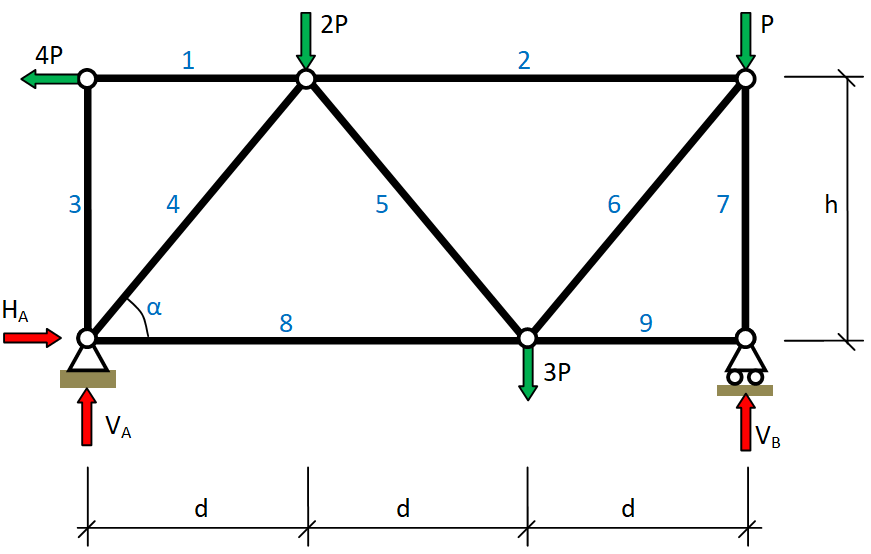

Для заданої ферми визначити зусилля в стержнях.
P=50кН, d=3 м, h=5 м.

Реакція правої опори, кН

Вертикальна реакція лівої опори, кН

Горизонтальна реакція лівої опори, кН

cos α

sin α

Зусилля в стержні 1

Зусилля в стержні 2

Зусилля в стержні 3

Зусилля в стержні 4

Зусилля в стержні 5

Зусилля в стержні 6

Зусилля в стержні 7

Зусилля в стержні 8

Зусилля в стержні 9

Це демонстраційне завдання — тут воно не перевіряється. Додайте власну копію, і вона з'явиться у розділі «Мій персональний курс» на сторінці студента.

Про це завдання

Це завдання присвячене розрахунку плоскої ферми під дією зосереджених навантажень. Студенти визначають вертикальні та горизонтальні реакції опор, обчислюють тригонометричні параметри елементів і знаходять поздовжні зусилля в усіх стержнях ферми методом вирізання вузлів. Завдання формує практичні навички аналізу стрижневих конструкцій, застосування рівнянь рівноваги та визначення елементів, що працюють на розтяг і стиск.
