Геометричні характеристики профільної труби

SOM-geom-recttube

прогрес

бал

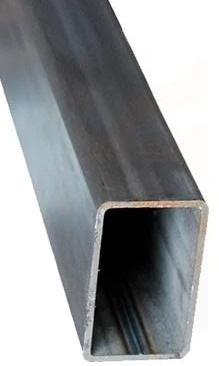

Обчислити площу, моменти інерції та моменти опору для перерізу у вигляді прямокутної труби висотою 24 см, шириною 17 см, товщина стінок 1 см.

Площа перерізу A, см²

Момент інерції відносно горизонтальної центральної осі I_x, см⁴

Момент інерції відносно вертикальної центральної осі I_y, см⁴

Момент опору W_x, см³

Момент опору W_y, см³

Це демонстраційне завдання — тут воно не перевіряється. Додайте власну копію, і вона з'явиться у розділі «Мій персональний курс» на сторінці студента.

Про це завдання

Це завдання присвячене розрахунку геометричних характеристик перерізу прямокутної профільної труби. Студенти визначають площу поперечного перерізу, моменти інерції відносно центральних осей, моменти опору та аналізують вплив геометричних розмірів на жорсткість і міцність елемента. Завдання формує практичні навички застосування методу віднімання площ, розрахунку геометричних характеристик перерізів і підготовки до задач з опору матеріалів та будівельної механіки.
