Розрахунок шпонкового з'єднання

SOM222

прогрес

бал

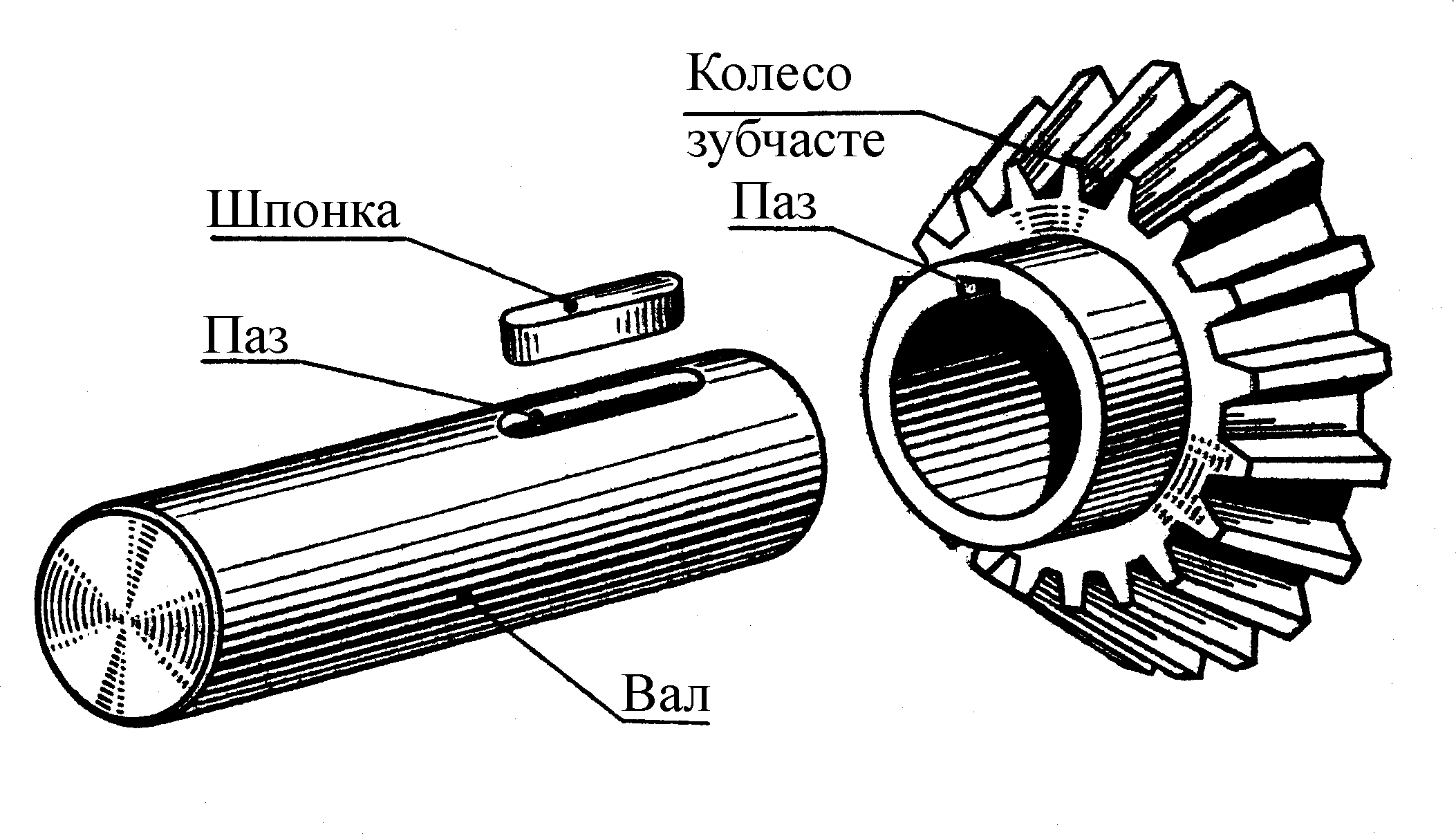

Необхідно визначити допустиме значення крутного моменту, що передається валом на зубчате колесо через шпонкове з'єднання.

Діаметр валу 20 мм, робоча довжина шпонки 40 мм, ширина шпонки 9 мм, висота шпонки 8 мм, глибина пазу на валу 5 мм

Допустимі напруження:

- для матеріалу валу та зубчатого колеса [τ]=144 МПа, [σ_loc]=360 МПа

- для матеріалу шпонки [τ]=120 МПа, [σ_loc]=300 МПа

Допустимий момент з умови міцності вала, Нм

Допустиме зусилля в шпонці з умови міцності на зріз, Н

Допустиме зусилля в шпонці з умови міцності на зминання, Н

Допустимий момент з умови міцності шпонки, Нм

Загальне значення допустимого моменту, Нм

Це демонстраційне завдання — тут воно не перевіряється. Додайте власну копію, і вона з'явиться у розділі «Мій персональний курс» на сторінці студента.

Про це завдання

Це завдання присвячене розрахунку шпонкового з'єднання, яке передає крутний момент від вала до зубчастого колеса. Студенти визначають допустимий момент за умовою міцності вала при крученні, перевіряють шпонку на зріз і зминання, а також знаходять граничний крутний момент, який може безпечно передаватися з'єднанням. Завдання формує практичні навички розрахунку шпонкових з'єднань, застосування умов міцності та проєктування деталей машин.
