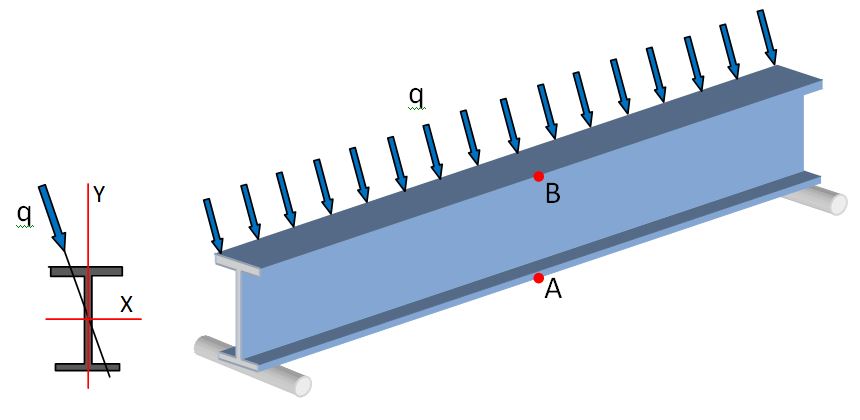

Дано: прольот балки 5.5 м, двотавр №55 ДСТУ 8768:2018, навантаження 16кН/м, кут нахилу силової площини до вертикалі α=6град.
Косий згин двотавр на двох опорах
SOM-55875
0%
прогрес
0%
бал
Дано: прольот балки 5.5 м, двотавр №55 ДСТУ 8768:2018, навантаження 16кН/м, кут нахилу силової площини до вертикалі α=6град.
Значення згинаючого моменту відносно осі Х, кНм (по модулю)
Значення згинаючого моменту відносно осі Y, кНм (по модулю)
Значення нормальних напружень у точці А, МПа
Значення нормальних напружень у точці B, МПа
Кут нахилу нейтральної лінії до осі Х, град.
Це демонстраційне завдання — тут воно не перевіряється. Додайте власну копію, і вона з'явиться у розділі «Мій персональний курс» на сторінці студента.
Про це завдання
Це завдання присвячене аналізу косого згину двотаврової балки, що спирається на дві опори та навантажена рівномірно розподіленим навантаженням під заданим кутом. Студенти визначають складові згинального моменту відносно головних осей перерізу, обчислюють нормальні напруження в характерних точках і знаходять кут нахилу нейтральної лінії. Завдання формує практичні навички розрахунку косого згину, аналізу напруженого стану балок та застосування геометричних характеристик двотаврових перерізів.
