Згин типові схеми. Балка на двох опорах
SOM-98656
0%
прогрес
0%
бал

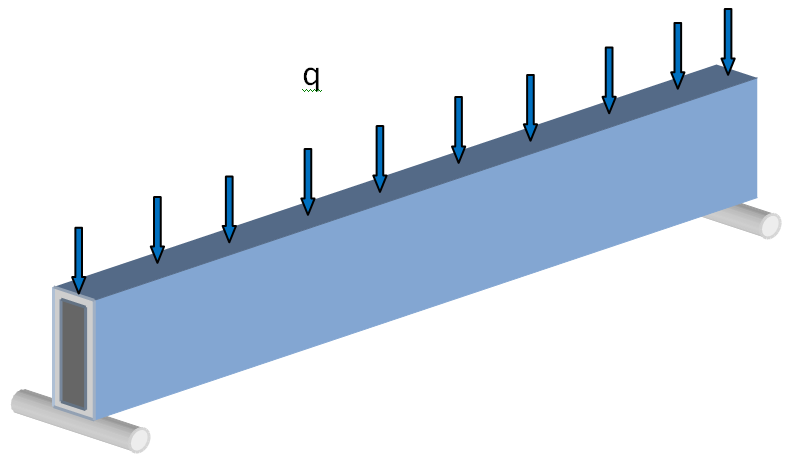

Визначити допустиму інтенсивність рівномірно розподіленого навантаження на балку з умови міцності та жорсткості.
Переріз балки - прямокутна труба.
Розміри перерізу h×b= 27×17см, товщина стінки 0.6см.
Прольот балки 3.8м.
Матеріал - сталь, Е=200000 МПа, допустимі напруження [σ]=200 МПа.
Допустимий прогин [f]=L/400.
Переріз балки - прямокутна труба.
Розміри перерізу h×b= 27×17см, товщина стінки 0.6см.
Прольот балки 3.8м.
Матеріал - сталь, Е=200000 МПа, допустимі напруження [σ]=200 МПа.
Допустимий прогин [f]=L/400.
Площа перерізу, см2
Момент інерції перерізу відносно осі згину, см4
Момент опору перерізу відносно осі згину, см3
Допустиме значення q з умови міцності, кН/м
Допустиме значення прогину, мм
Допустиме значення q з умови жорсткості, кН/м
Загальне допустиме значення q, кН/м
Це демонстраційне завдання — тут воно не перевіряється. Додайте власну копію, і вона з'явиться у розділі «Мій персональний курс» на сторінці студента.
Про це завдання
Це завдання присвячене розрахунку балки на двох опорах із перерізом у вигляді прямокутної труби. Студенти визначають площу поперечного перерізу, момент інерції, момент опору, допустиме рівномірно розподілене навантаження за умовою міцності та жорсткості, а також встановлюють граничне навантаження з урахуванням допустимого прогину. Завдання формує практичні навички розрахунку балок на згин, застосування критеріїв міцності й жорсткості та аналізу геометричних характеристик перерізів.
