Механічні передачі

Механічна передача передає енергію від двигуна до робочого органа та змінює параметри руху: частоту обертання, крутний момент, напрям, вид руху або взаємне положення валів. Передача не створює потужність: виграш у моменті супроводжується зменшенням швидкості та втратами.

Основні кінематичні та силові параметри

Для обертального руху потужність пов’язана з моментом:

$$P=T\omega,\qquad \omega=\frac{2\pi n}{60}.$$

Якщо \(P\) задано в кіловатах, а \(n\) - в обертах за хвилину:

$$T=\frac{9550P}{n},$$

де \(T\) отримують у Н·м. Передаточне відношення:

$$i=\frac{\omega_1}{\omega_2}=\frac{n_1}{n_2}.$$

Для знижувальної передачі \(i>1\). З урахуванням ККД \(\eta=P_2/P_1\):

$$T_2=T_1i\eta.$$

Для багатоступінчастого привода:

$$i_\Sigma=\prod i_j,\qquad \eta_\Sigma=\prod\eta_j.$$

Передачі зачепленням

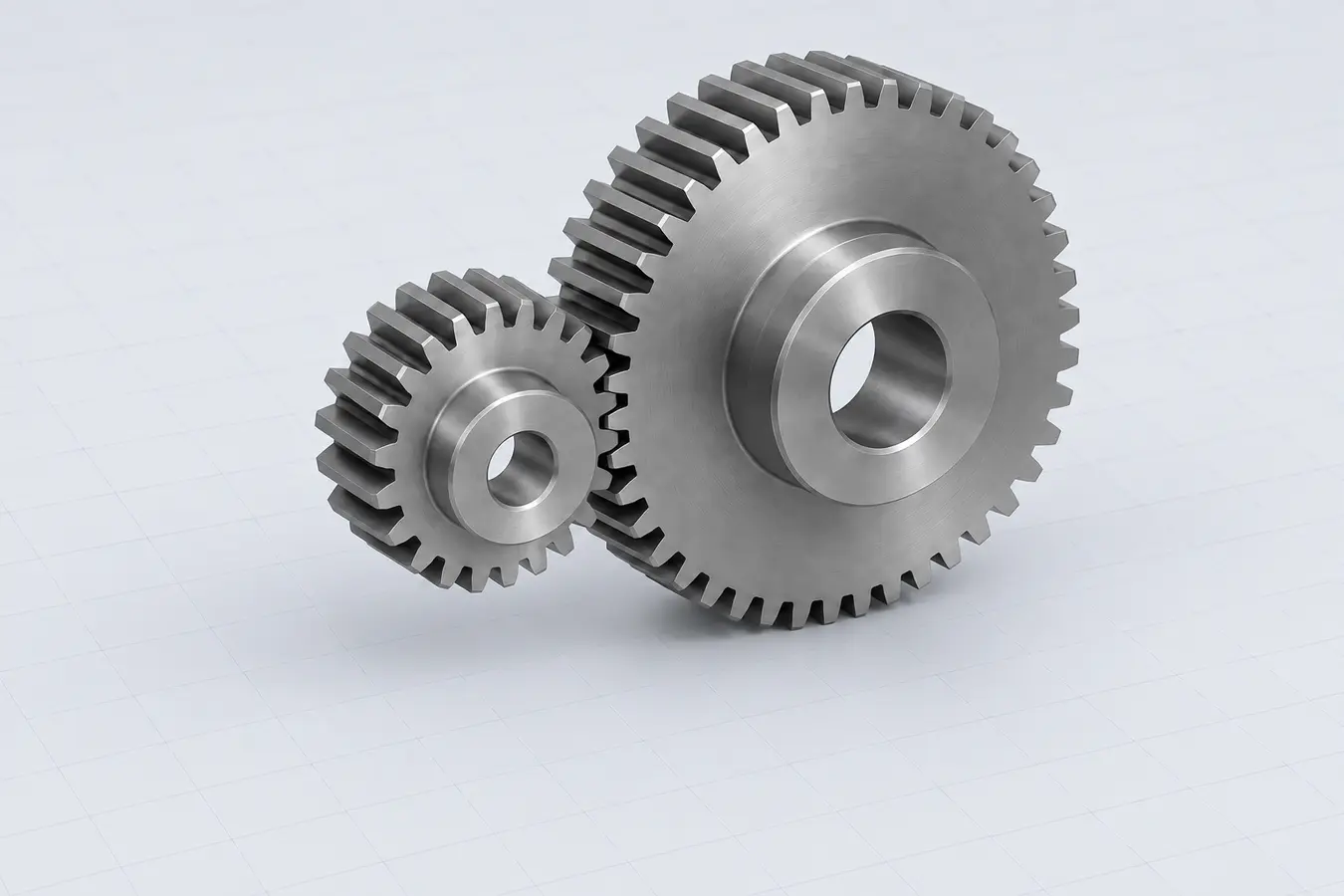

Зубчасті

Зубчасті колеса передають рух без проковзування. Циліндричні передачі працюють між паралельними валами, конічні - між валами з осями, що перетинаються, черв’ячні - переважно між перехресними осями, а рейкові перетворюють обертання на поступальний рух. Переваги: точність передаточного відношення, компактність, високий ККД і велика навантажувальна здатність. Недоліки: вимоги до точності, жорсткості корпуса, змащування та рівня шуму.

Хвильові

Хвильова зубчаста передача має жорстке колесо, гнучке колесо та генератор хвиль. Вона забезпечує велике передаточне відношення, малий люфт і співвісність валів, але гнучке колесо зазнає циклічного деформування й визначає довговічність.

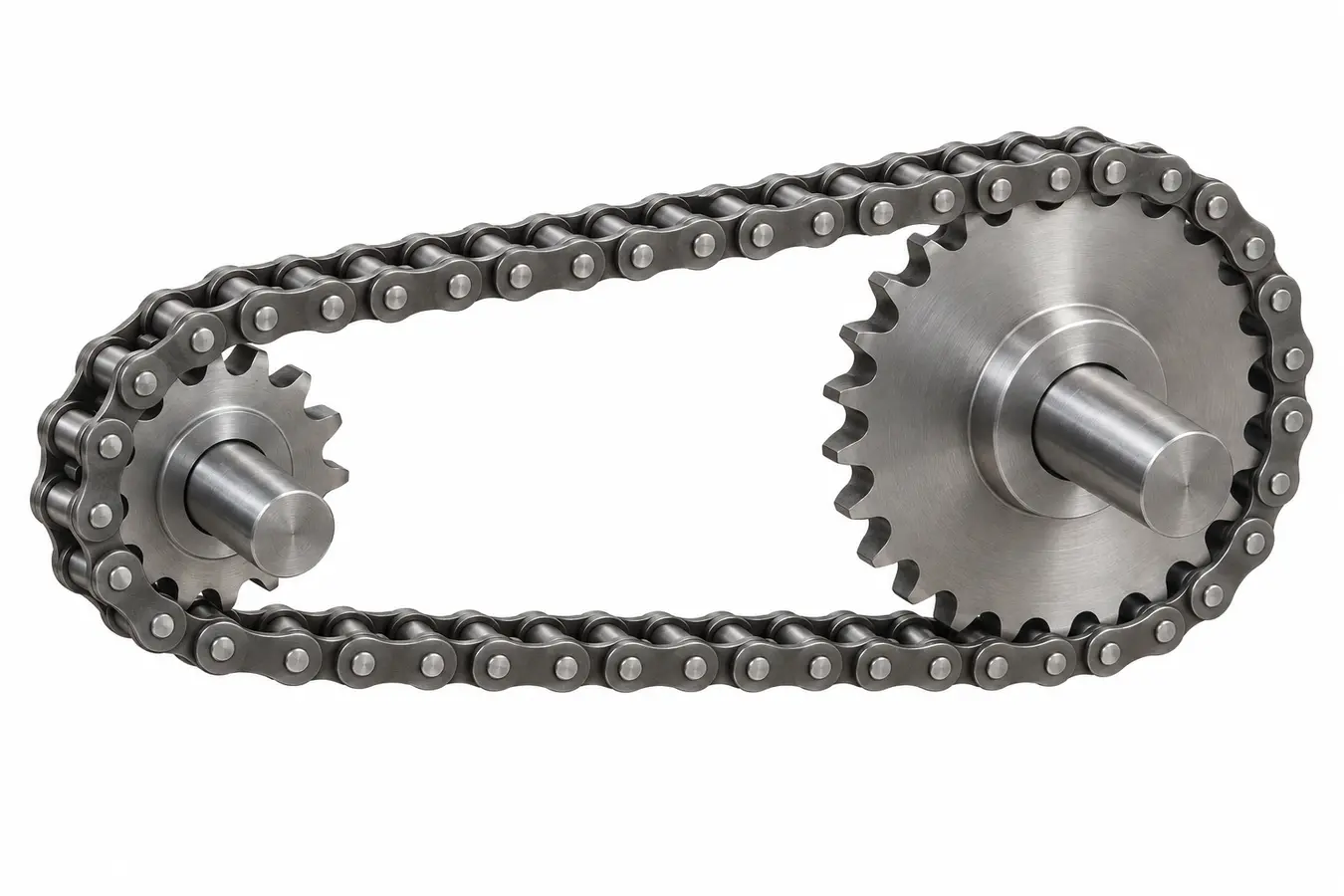

Ланцюгові

Ланцюг входить у зачеплення із зірочками, тому середнє передаточне відношення не залежить від проковзування. Передача допускає значну міжосьову відстань і привод кількох валів, але створює шум і динамічні навантаження через полігональний ефект.

Передача гвинт–гайка

Гвинтова пара перетворює обертання на поступальне переміщення. Передачі ковзання можуть бути самогальмівними, а кулькогвинтові мають високий ККД і точність, але потребують захисту та попереднього натягу.

Передачі тертям

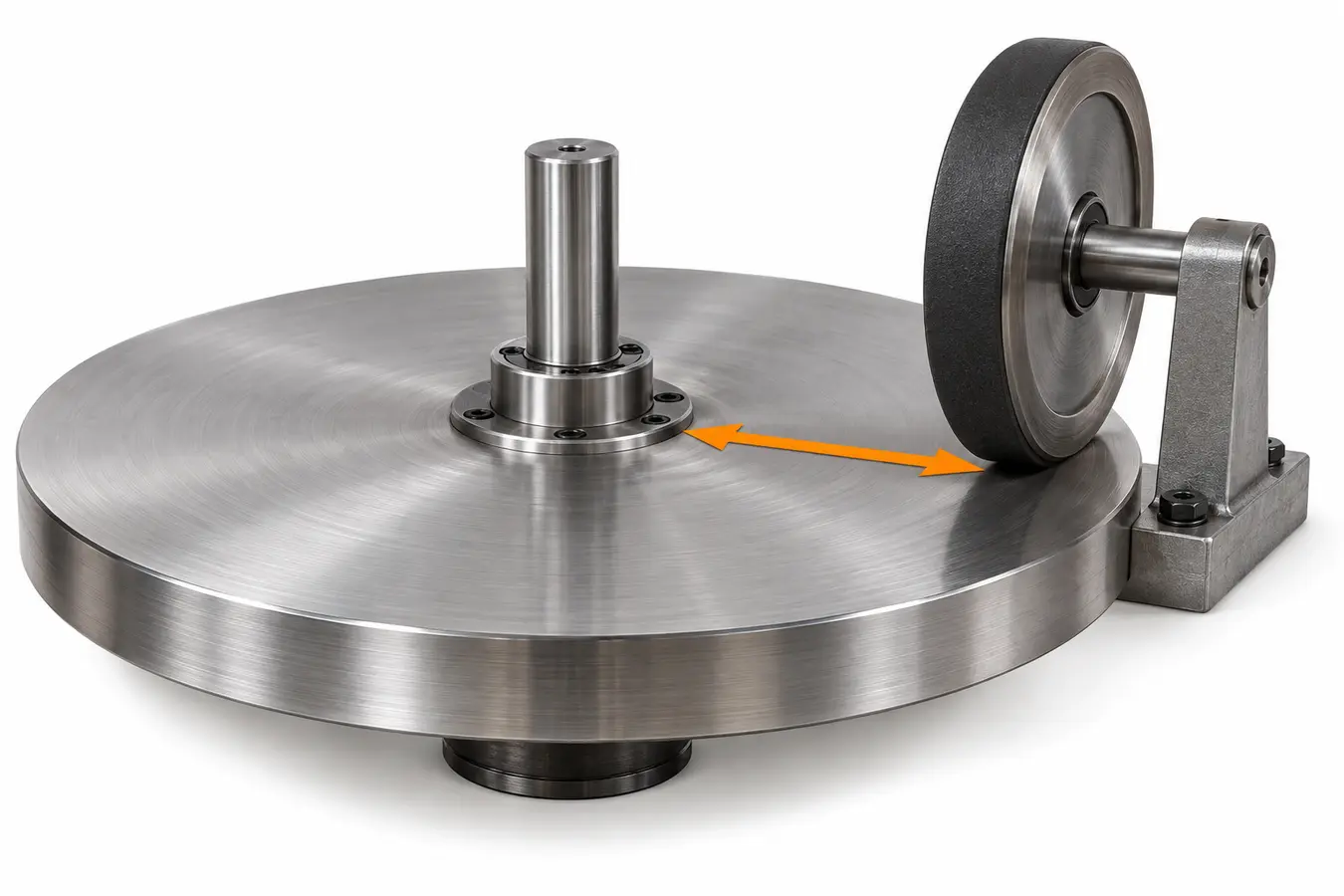

Фрикційні передачі та варіатори

Рух передається силами тертя в контакті котків або дисків. Передаточне відношення можна змінювати безступінчасто, проте його точність залежить від пружного ковзання й стану поверхонь.

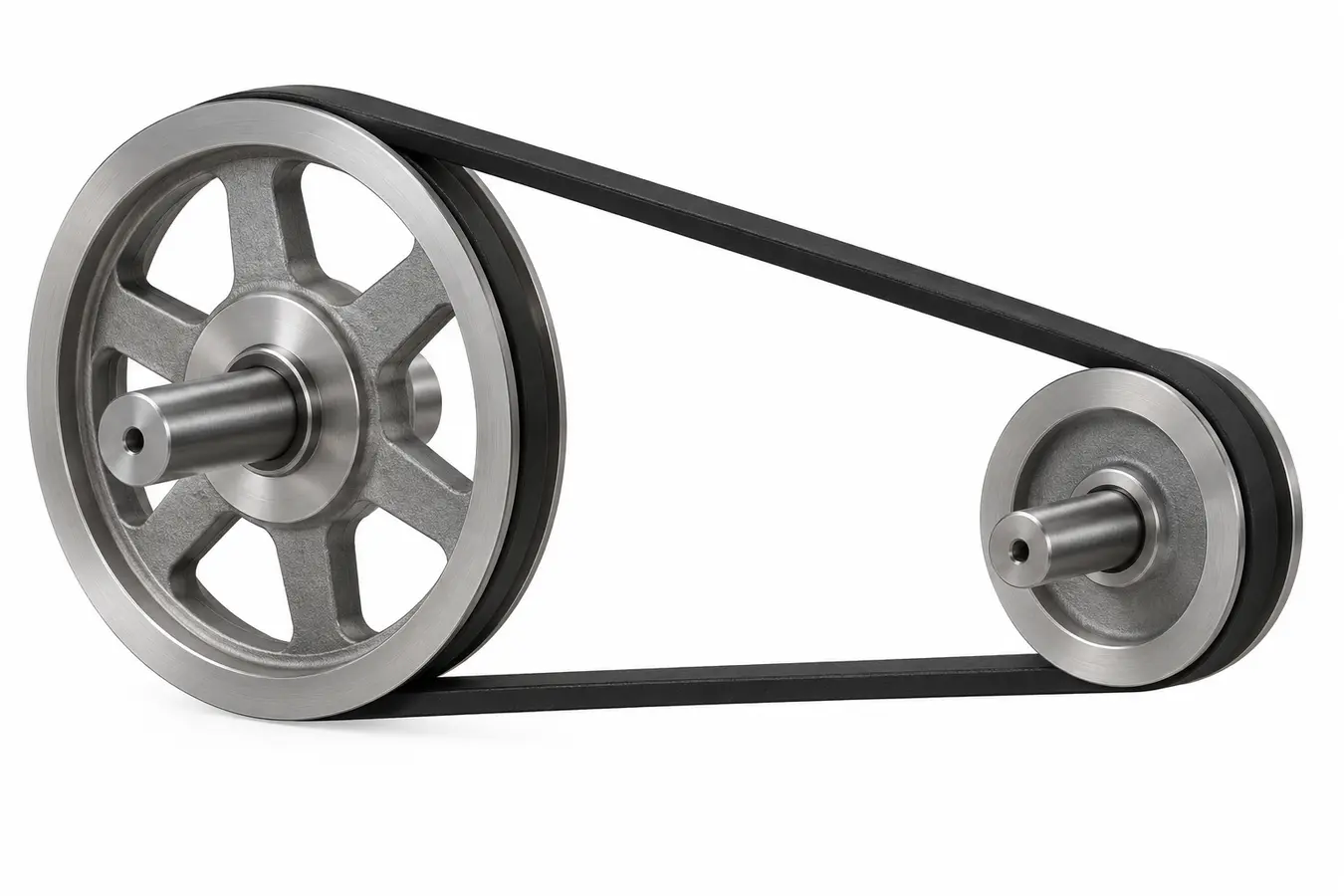

Пасові передачі

Пас охоплює шківи та передає колову силу тертям, а зубчастий пас - зачепленням. Пасова передача проста, тиха, пом’якшує удари й працює за великої міжосьової відстані. Попередній натяг навантажує вали та підшипники, а ковзання змінює фактичне передаточне відношення.

Порівняння передач

• зубчаста - точність, компактність, великі потужності;
• черв’ячна - велике зниження в одному ступені й перехресні осі, але нижчий ККД;
• хвильова - велике відношення, співвісність і малий люфт;
• пасова - проста, тиха, пружна, для віддалених валів;
• ланцюгова - немає проковзування, допускає великі відстані;
• фрикційна - плавна робота й можливість варіювання швидкості;
• гвинт–гайка - перетворення обертання на поступальний рух і створення великої осьової сили.

Навантаження і режим роботи

Номінальні сили збільшують коефіцієнтом режиму \(K_A\), що враховує удари, нерівномірність двигуна, пуски та тривалість роботи:

$$T_d=K_AT,\qquad F_d=K_AF.$$

У зубчастих, ланцюгових і пасових передачах додатково враховують нерівномірність розподілу навантаження, швидкісні ефекти, точність виготовлення й монтажу. Для реверсивного або циклічного привода перевіряють втому, а не лише статичну міцність.

ККД і тепловий баланс

Втрати потужності:

$$P_{loss}=P_1-P_2=P_1(1-\eta).$$

У закритому редукторі ця потужність переважно переходить у тепло. Для усталеного режиму спрощений баланс:

$$P_{loss}=k_tA\Delta T,$$

де \(k_tA\) характеризує тепловіддачу корпуса. Особливо важлива теплова перевірка черв’ячних і фрикційних передач.

Як обирають передачу

1. Визначають \(P\), \(n_1\), потрібне \(n_2\), режим і ресурс.
2. Оцінюють розташування валів, габарити, шум і потрібну точність.
3. Розподіляють загальне передаточне відношення між ступенями.
4. Вибирають тип передачі та виконують силовий розрахунок.
5. Перевіряють міцність, жорсткість, нагрівання, зношування й мастило.
6. Узгоджують передачу з валами, підшипниками, муфтами та корпусом.

Ключова ідея: тип передачі обирають за системою критеріїв. Найвищий ККД або найменші габарити окремо не гарантують найкращого привода.
